Trem de força

O design do tanque de combustível duplo possui capacidade de até 400 litros, atendendo às necessidades de um dia inteiro de operação, com maior tempo de operação efetiva e melhores benefícios.

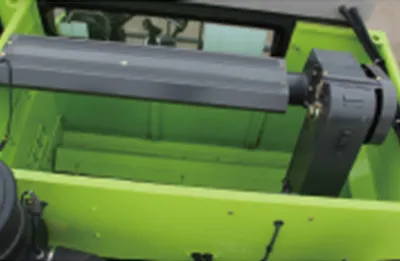

Pré-filtro de ar com tubo ciclone, baixa frequência de manutenção e fácil manutenção.

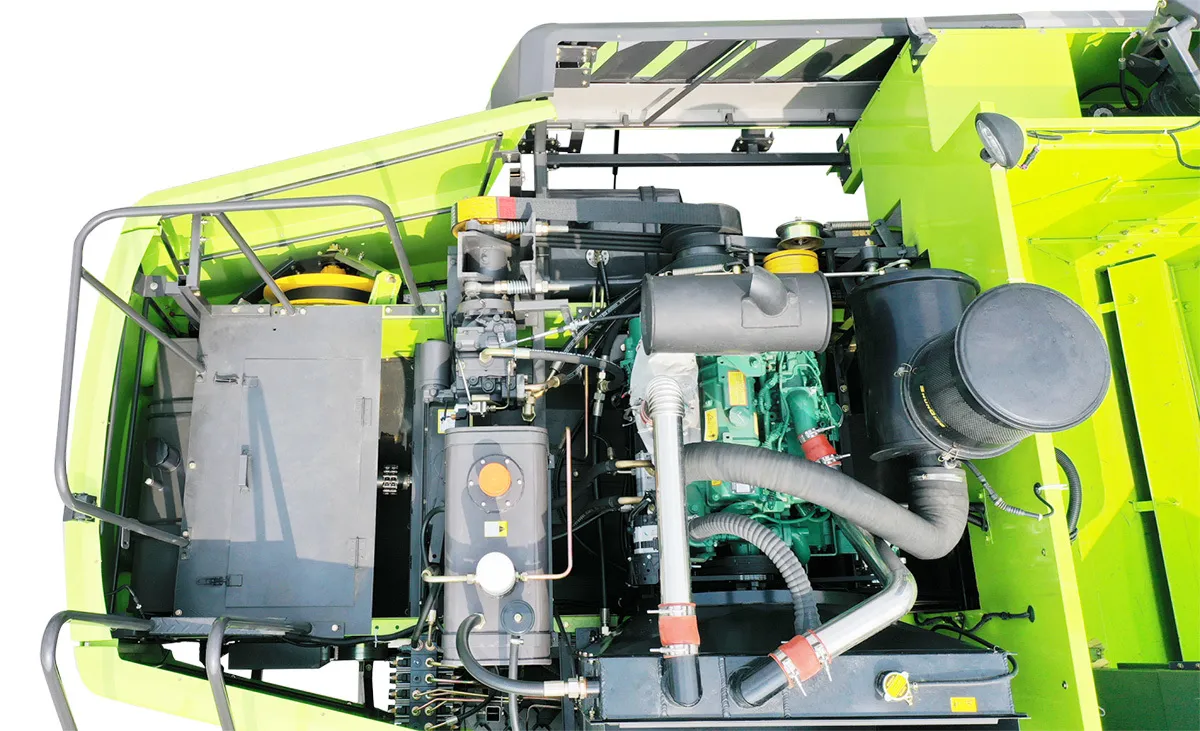

Motor Yuchai de 190 cavalos de potência, quatro cilindros, common rail de alta pressão, emissão National III, reserva de torque de 19%, baixo consumo de combustível e desempenho confiável.
Em áreas de alta latitude, onde temperaturas frias e baixas são propensas a ocorrer durante as operações de colheita de grãos, um sistema de pré-aquecimento do circuito de óleo pode ser instalado para fornecer maior proteção ao motor e evitar desgaste prematuro.
Uso inovador de radiador de aletas e tampa do radiador aberta, com alto coeficiente de transferência de calor e condutividade térmica, grande área de dissipação de calor e bom efeito de resfriamento, evitando altas temperaturas.

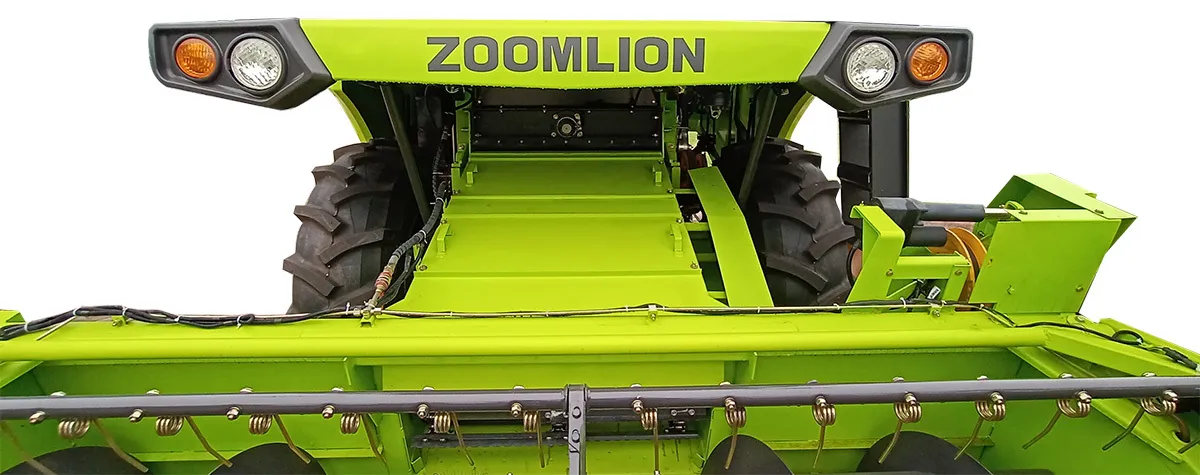

Sistema de colheita e alimentação - transportador

A ponte tem 1246 mm de comprimento e 920 mm de largura. Grande volume de alimentação, fácil e suave.

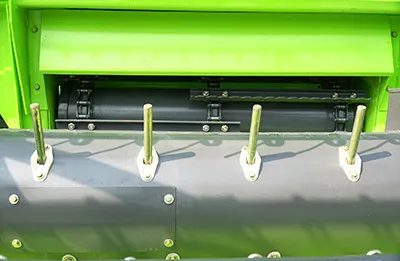

● Alavanca telescópica de quatro fileiras de dentes com bom efeito de preensão da colheita. Design de montagem para substituição rápida de acordo com diferentes requisitos de operação.
● Enleirador de corrente transportadora original de três fileiras de dentes, com alta força de preensão, preensão estável e boa durabilidade.

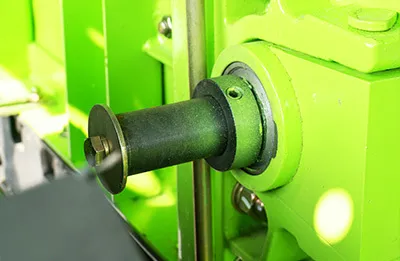

● Rolamentos PEER livres de manutenção (sem necessidade de adicionar óleo lubrificante na cavidade) são utilizados nos eixos de transmissão e transmissão da correia transportadora, com alta durabilidade e um tempo de serviço de 600 a 800 horas.

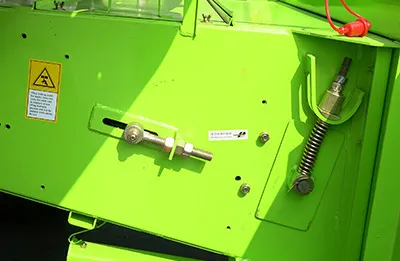

● A tensão do enleirador de corrente transportadora pode ser ajustada por parafuso tensor, para compactação da colheita e alimentação mais suave e uniforme.

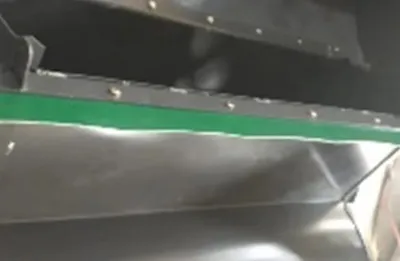

● O material da placa de vedação e a estrutura otimizada garantem que a borracha sempre se encaixe firmemente durante o movimento da placa vibratória.

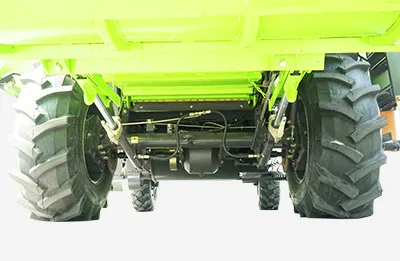

Sistema de deslocamento

Acionamento hidrostático, com transmissão de potência eficiente e confiável

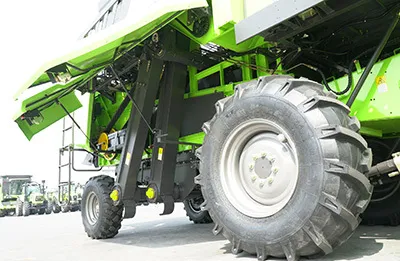

● Adota chassi com acionamento hidrostático, tração dianteira e direção hidráulica nas rodas traseiras, com velocidade máxima de deslocamento de até 30 km/h.
● A roda traseira permite um ângulo de giro de 45° e a estrutura do chassi é otimizada, com um raio de giro de 6 m, para facilitar a manobra no solo.

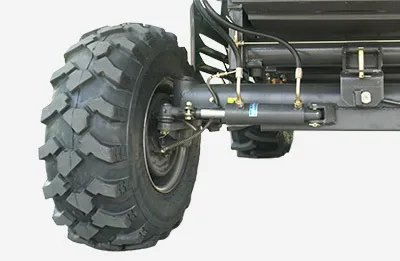

Direção assistida hidráulica nas rodas traseiras permite um ângulo de direção de 34°

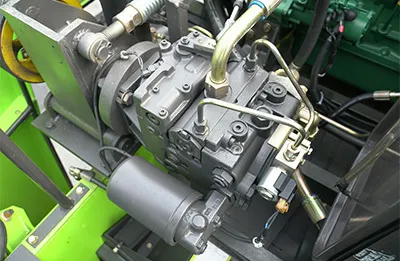

Bomba de deslocamento variável de 75cc, com boa estabilidade de deslocamento.

Chassi de acionamento hidrostático, com conforto e menor esforço na operação.

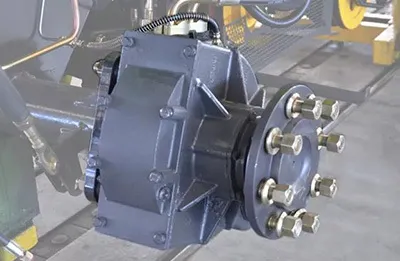

O sistema otimizado de redutor de rodas é do tipo malha externa com transmissão de três eixos, com alta confiabilidade e adaptabilidade.

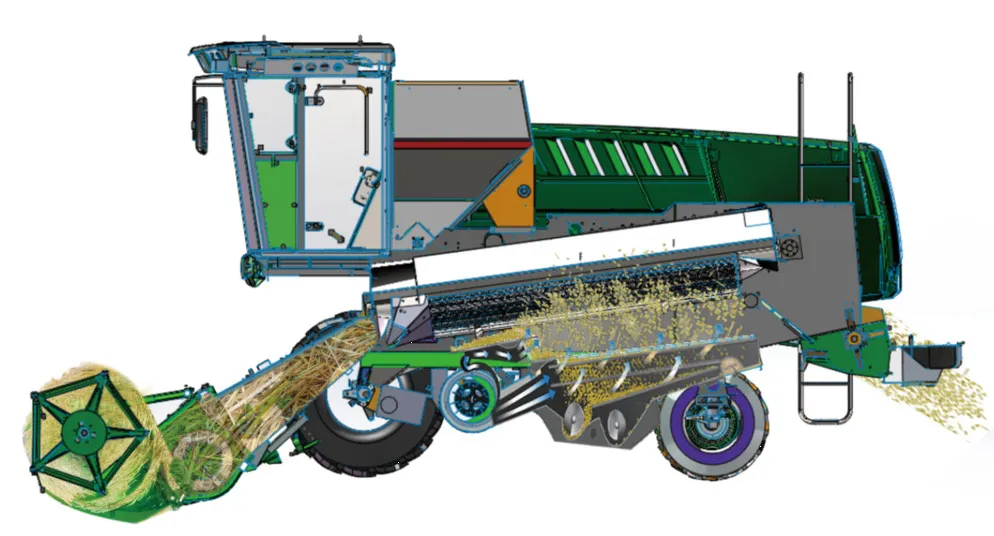

Sistema de debulha e limpeza

Debulha eficiente e excelente limpeza

A principal tecnologia de debulha, composta por "ajuste contínuo da velocidade do tambor + espaçamento das placas côncavas + tampa do tambor em forma de T com fluxo variável", é adequada para a debulha de grãos com diferentes dificuldades de debulha.

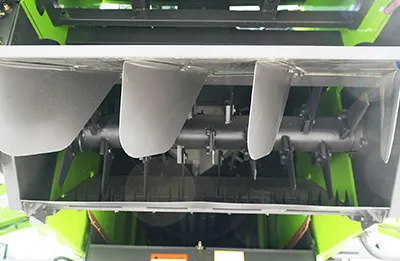

O tambor debulhador principal possui haste dentada de φ620×3180mm para atender às necessidades de debulha de uma variedade de culturas. O tambor debulhador principal, acionado por motor hidráulico, possui velocidade infinitamente ajustável.

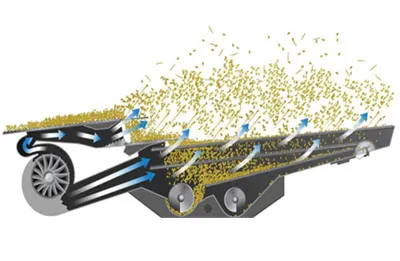

Tecnologia de limpeza ajustável de três estágios e camada dupla

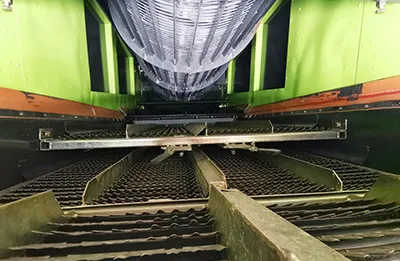

O sistema de limpeza adota uma peneira vibratória codirecional de camada dupla com placa de oscilação independente, o que é mais conveniente para o ajuste de diferentes culturas. A largura da peneira de limpeza atinge 1m e a área de trabalho atinge 2,4m³. A velocidade do vento do ventilador principal é ajustável de 8 a 15m/s, e o duto de ar bem projetado permite que a mistura de grãos e palha fique macia, separada e descarregada sob a ação do vento.
Estrutura de destacamento complexa secundária
A debulha secundária e o reprocessamento dos galhos e caules de grãos com debulha impura e excesso foram realizados para reduzir a perda de grãos e melhorar a limpeza da peneiração.
Moedor de palha
Ao aumentar o diâmetro da roda motriz, a velocidade da lâmina de trituração é aumentada e a lâmina de entrada é adicionada na parte frontal do chassi para melhorar a trituração da palha. Uma placa de descarga de grama ajustável é fornecida, permitindo o ajuste do alcance e da uniformidade do lançamento da palha. O comprimento da palha triturada é de 5 a 8 cm e a largura máxima de lançamento pode chegar a 3 metros.

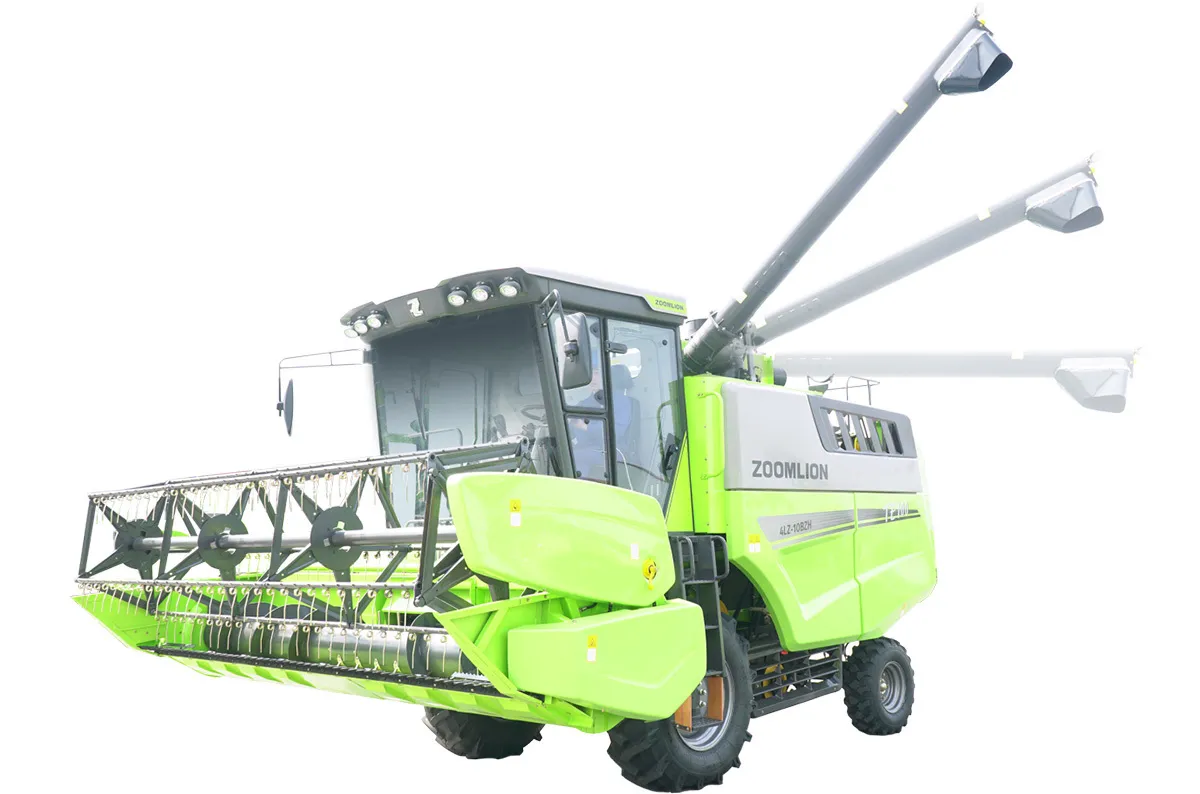

Sistemas de silos e descarga de grãos

● Elevação até 4500 mm
● Altura de deslocamento horizontal
● 3200 mm Ângulo de rotação de 90°

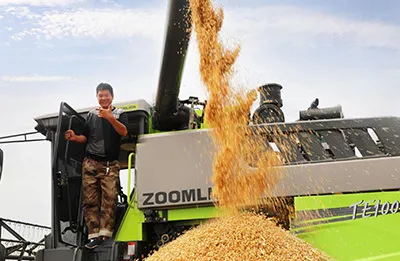

Silagem de grãos de grande capacidade · Equipado com um silo de grãos de grande capacidade de 3200L para reduzir o número de descargas de grãos, garantindo operações contínuas e ininterruptas a longo prazo.

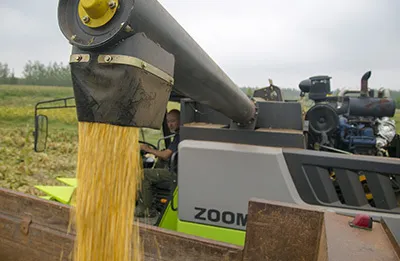

Descarregamento rápido · Lifting vertical com placa alargada + descarregamento de auger horizontal, otimizando o modo de malha do auger, melhorando a velocidade e a aplicabilidade do descarregamento de grãos; · O cilindro de descarregamento foi reforçado para 350mm, e o descarregamento completo pode ser feito em 2,5 minutos.

Adequado para diferentes necessidades · Dispositivo de descarga superior ajustável, altura de descarga padrão de 4,5m, atendendo à demanda para descarregamento em altura; · O veículo está equipado com uma borracha de cilindro de descarga de 1m de comprimento, adequada para descarregamento em caminhões de alta capacidade e embalagem manual.

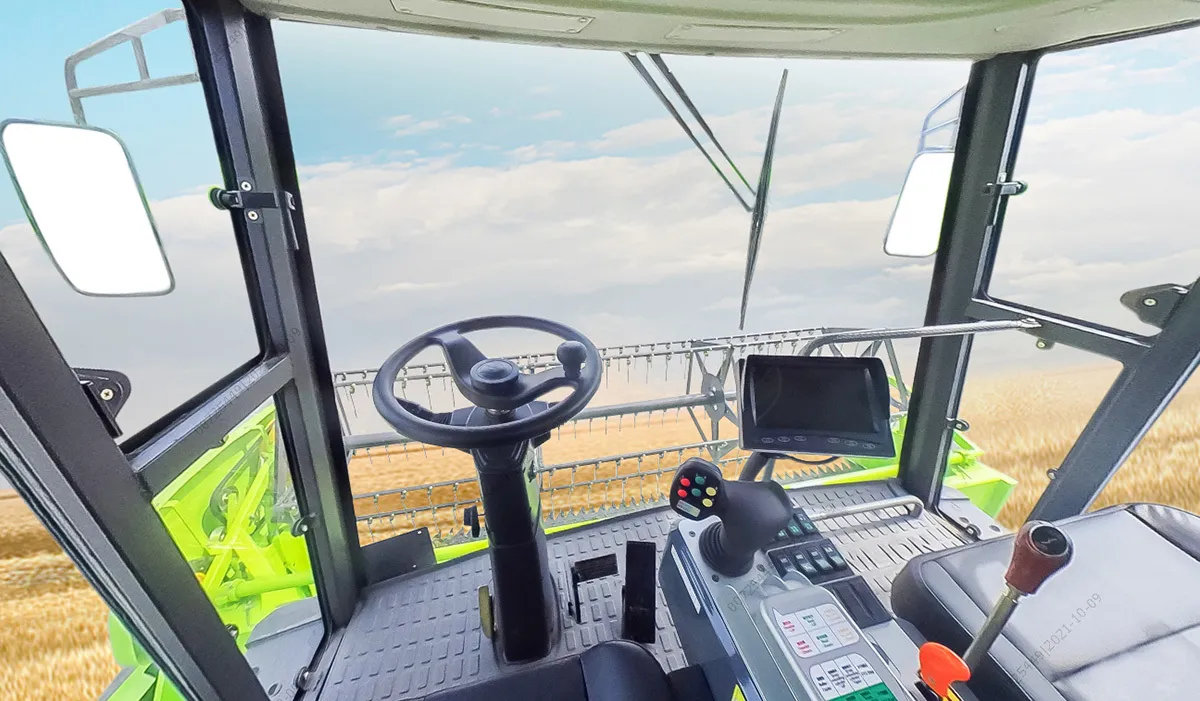

Cabine

Nova cabine inteligente avançada, 30% mais espaçosa, proporcionando o conforto, a conveniência e os recursos inteligentes exigidos pelo operador.
Visão de 180° do horizonte em quase todos os lados e iluminação adequada para trabalho noturno;
Visor integrado, que fornece o estado de funcionamento da máquina, velocidade do motor, etc.; funções de diagnóstico e alerta de falhas, para fácil diagnóstico e manutenção, com perdas mínimas.
O console possui um layout razoável, cujas teclas de operação frequentemente utilizadas estão dispostas em um local conveniente, combinando-se totalmente com os hábitos de operação do operador, de modo a melhorar a conveniência da operação de colheita.
Os elementos de deslocamento e ação são controlados por uma alavanca eletro-hidráulica, que é mais fácil de aprender do que um sistema operacional do tipo alavanca. Você pode dominar todas as suas operações com apenas um treinamento simples de meia hora.
Os botões de controle de vários atuadores hidráulicos são integrados a um painel CAN, o que torna a operação mais simples e direta, permitindo que você ligue/desligue várias funções com um único botão.



Substitua o cabeçalho, uma máquina para múltiplos propósitos

A colheitadeira de grãos sobre rodas da série TE é totalmente compatível com diferentes demandas de diversas culturas em termos de corte, debulha e limpeza desde o início do projeto, mantendo assim a maior variabilidade e combinabilidade.

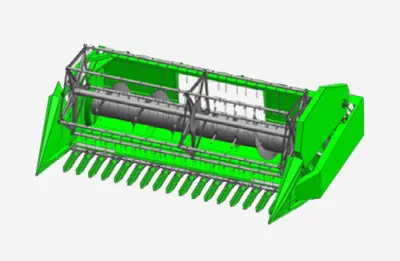

Colheita de sorgo: Adicione acessórios para cabeçalho 7*410

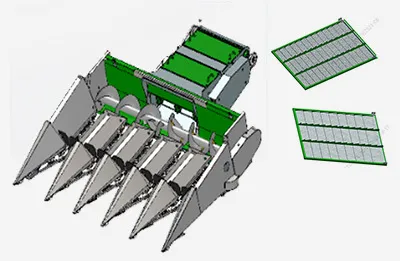

Colheita de milho: Substitua o cabeçalho de milho, superior e inferior 6*560\5*560\5*650\5*700\5*750\4*900 telas perfuradas

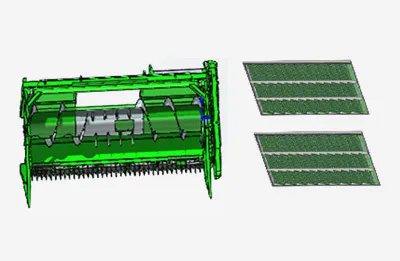

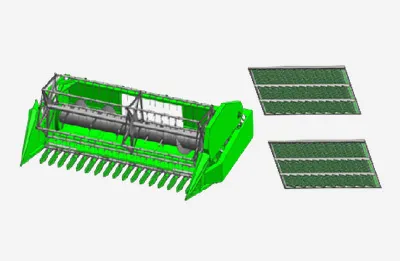

Colheita de milhete: Adicione acessórios para cabeçalho, acessórios para placa côncava 7*410 e telas de limpeza

Colheita de soja: Adicione acessórios para cabeçalho, acessórios para placa côncava e telas de limpeza



Modelo Híbrido

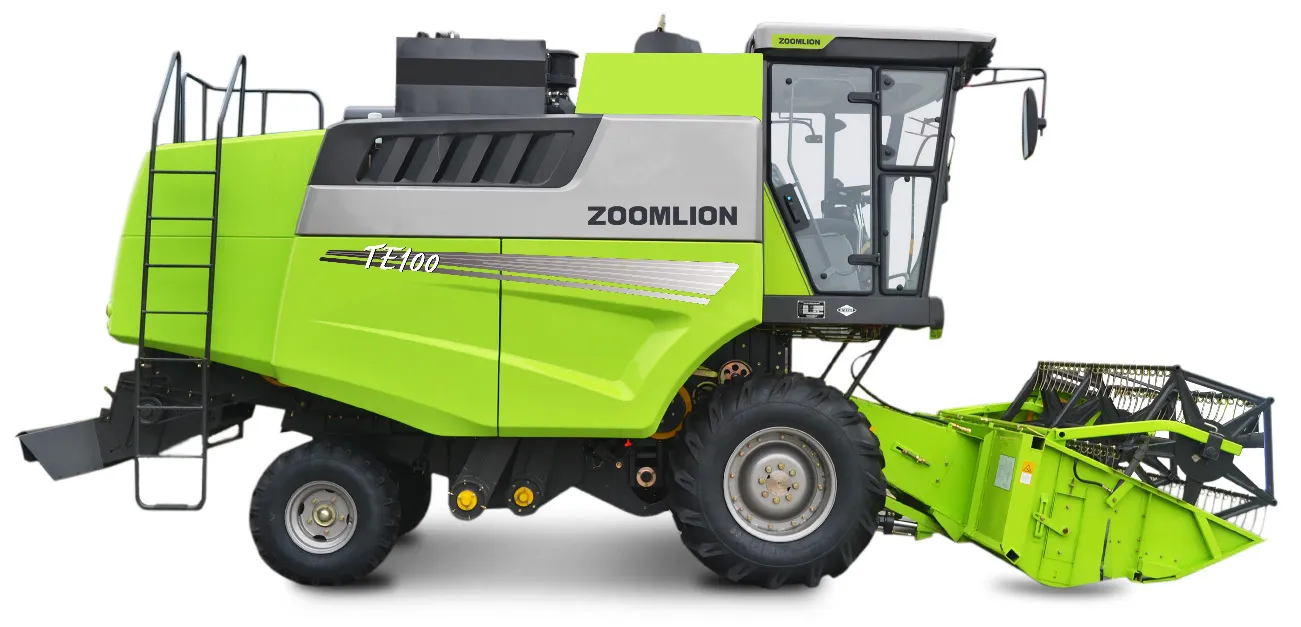

Colheitadeira Híbrida TE100-DH
Baseada no protótipo TE100PRO, alguns carretéis, tambores debulhadores, correias transportadoras e ventiladores contam com acionamento direto por motor independente, o que simplifica o mecanismo de transmissão, melhora a confiabilidade de toda a máquina e reduz o consumo de energia.



Modelo Híbrido

Controle coordenado de múltiplos motores 1. Eficiente A roda do rolo ajusta a velocidade de forma adaptativa de acordo com a velocidade do veículo em operação A velocidade do veículo em operação é ajustada adaptativamente com base nas mudanças de carga, o que é altamente eficiente Equipado com uma estratégia de anti-bloqueio do rolo, o rolo de operação não será bloqueado. A eficiência geral aumenta em 15% em comparação com o TE100PRO.

---

Tecnologia híbrida de economia de energia 2. Econômico Alta eficiência de acionamento elétrico Corte de pico da bateria, carga do motor mais estável O motor opera na faixa de alta eficiência Economia de combustível abrangente superior a 25%

---

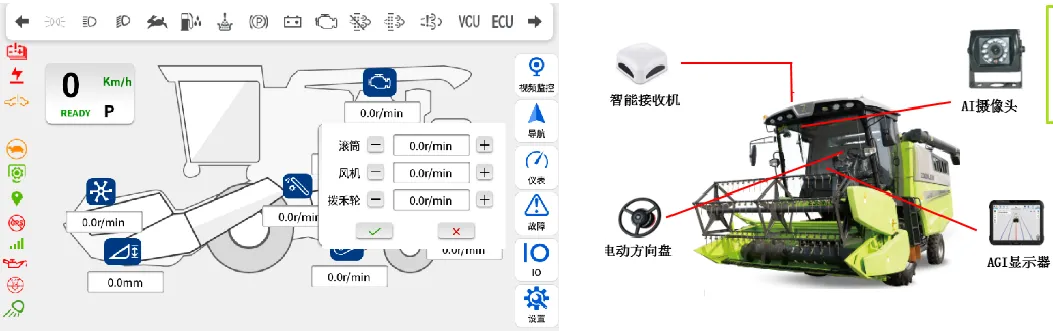

Tecnologia híbrida de economia de energia 2. Inteligente Mudança de marcha e estacionamento com um toque para a caixa de marchas de viagem Mudança de velocidade adaptativa para a engrenagem do tambor Ajuste contínuo da velocidade do carretel, tambor e ventilador no display Sistema inteligente de direção baseado em navegação opcional



Parâmetros do produto

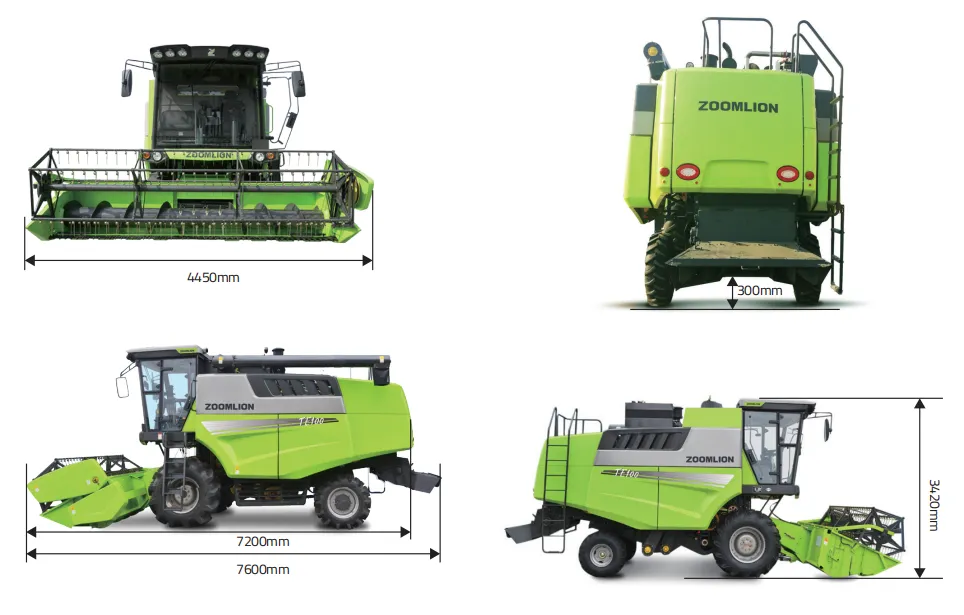

Dimensões e parâmetros técnicos
