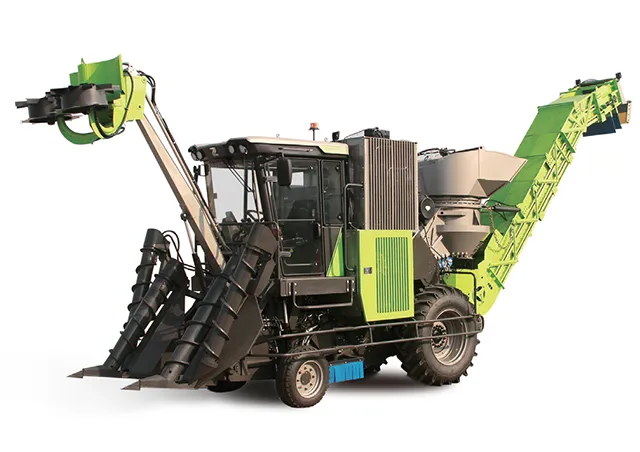

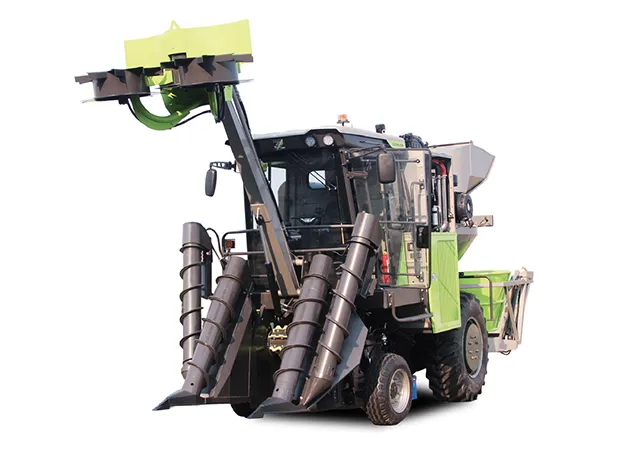

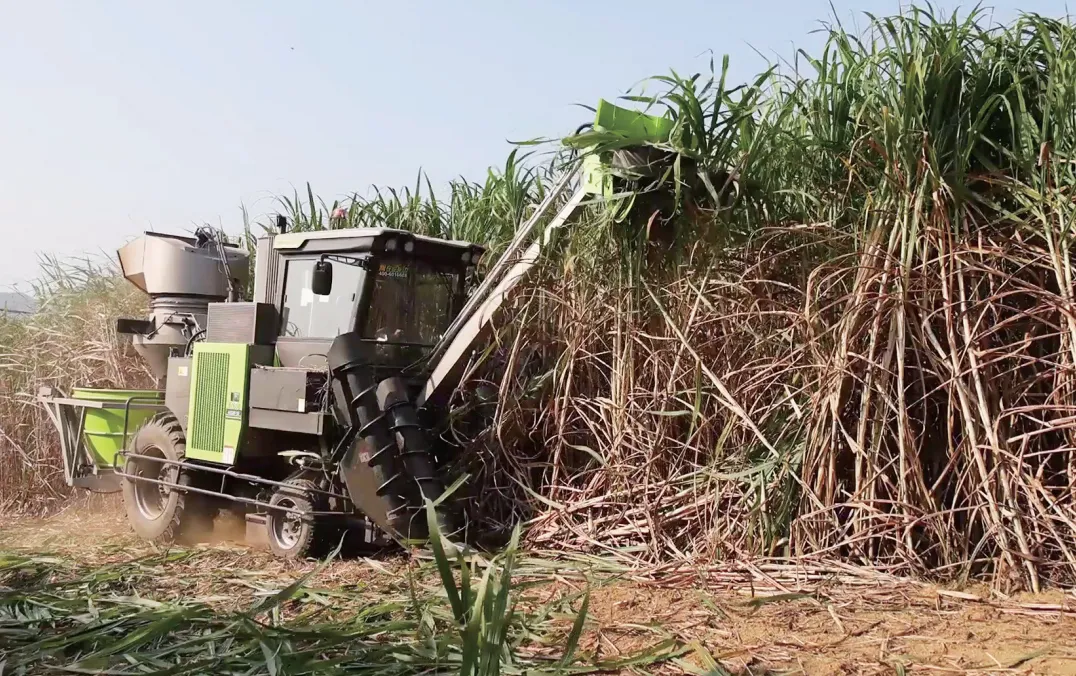

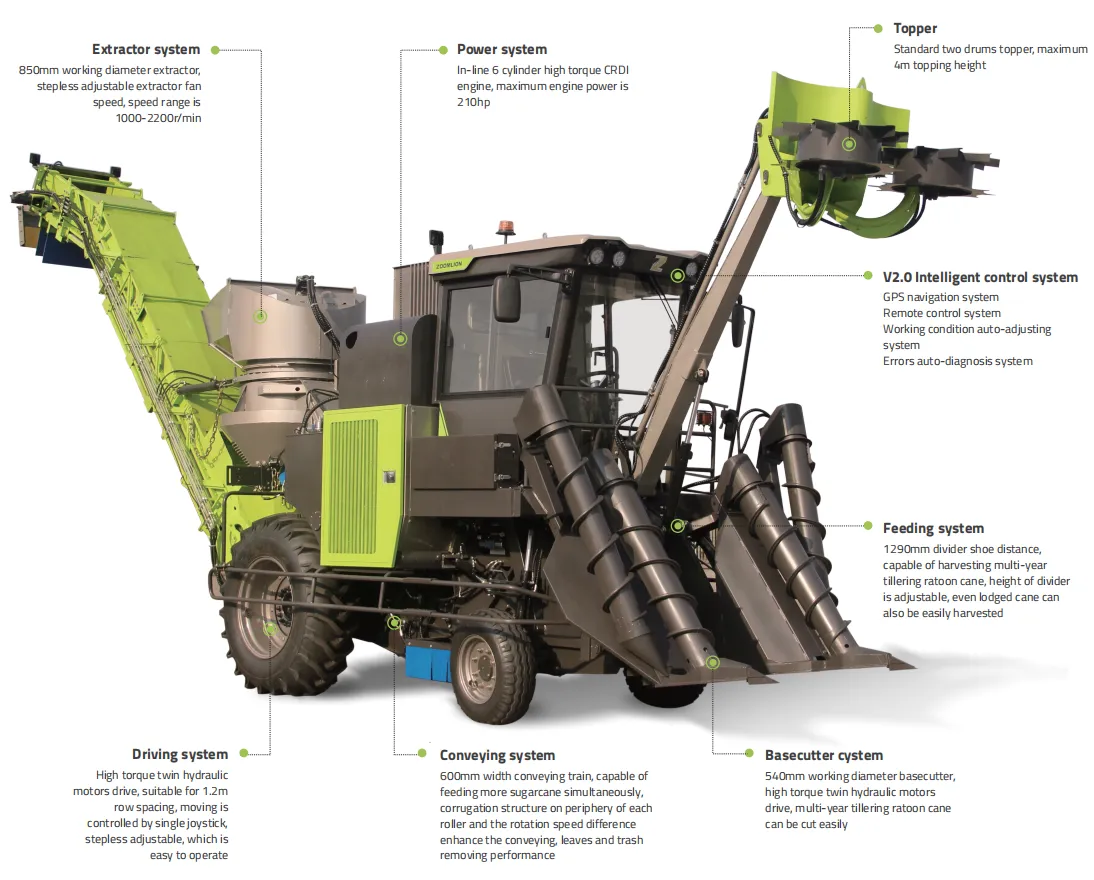

Tipo de elevador Adaptabilidade: Campos de tamanho médio Vantagem: Rápido para transferência entre campos, capaz de acoplar com reboques de várias alturas Potência: 190HP Espaçamento entre linhas: 1.2M Inclinação: ≤10°	Tipo de caçamba Adaptabilidade: Campos pequenos Vantagem: Operação de descarga com um botão, não é necessário reboque, resolvendo completamente o problema de reboques terem dificuldade de entrar em campos pequenos Potência: 190HP Espaçamento entre linhas: 1.2M Inclinação: ≤10°



Sistema topper

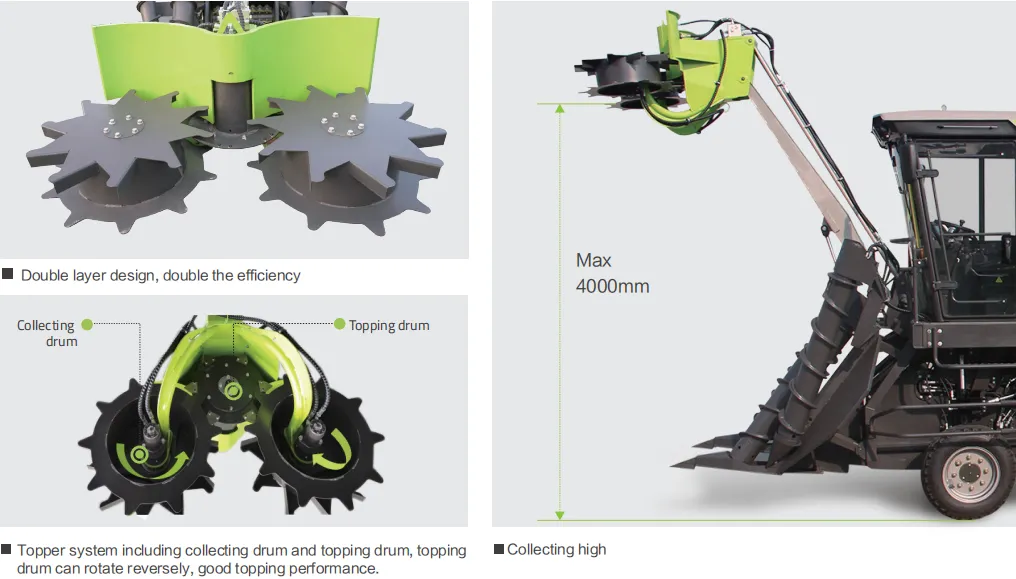

Topper de disco duplo, acionado hidraulicamente, altura máxima de corte 4m

▪ Dois tambores topper acionados por motores hidráulicos, garantem o corte suave da cana, a direção de descarte é controlada pelo operador;

▪ Tambores topper com diâmetro de 765mm com grande área de trabalho;

▪ O braço e a base do topper são feitos de aço Lian de alta resistência com boa absorção de vibrações e desempenho anti-vibração, estável mesmo colhendo em campos com condições ruins, alcance máximo de 4m de altura disponível.





Sistema de alimentação

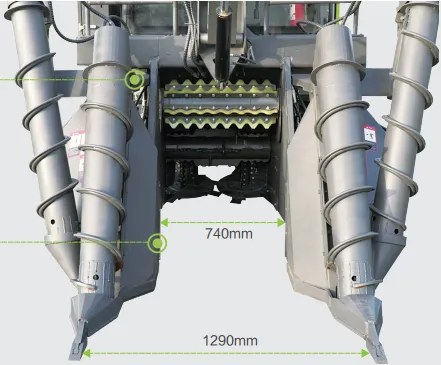

Eliminador de cana acamada

▪ Divisor com altura ajustável, o operador pode ajustar de acordo com as condições do campo, para melhor se adaptar à cana acamada em várias situações, garantindo a alimentação suave da cana pelo divisor; ▪ Cortador de ervas daninhas é colocado ao redor da sapata do divisor para garantir o corte das ervas daninhas ao entrar em contato com a cana; a folga de 10mm entre o cortador e o rolo divisor garante que até a mais fina erva daninha seja cortada; ▪ A colhedora de cana possui várias alturas ajustáveis, que podem ser ajustadas de acordo com a altura do sulco para garantir que o cortador de base possa cortar melhor o colmo da cana desde sua raiz.

▪ Divisor com altura ajustável, o operador pode ajustar de acordo com as condições do campo, para melhor se adaptar à cana acamada em várias situações, garantindo a alimentação suave da cana pelo divisor; ▪ Os rolos divisores internos e externos giram em direções opostas, o que pode empurrar a cana adjacente para longe da colhedora, e a cana emaranhada também pode ser separada, para que os rolos internos possam levantar a cana acamada; ▪ Os rolos internos são posicionados o mais para frente possível para aumentar a chance de contato com a cana acamada; o ângulo de inclinação pode ser ajustado manualmente para se adaptar a diferentes condições de campo;

Sistema de alimentação otimizado Ajustável de acordo com a agronomia

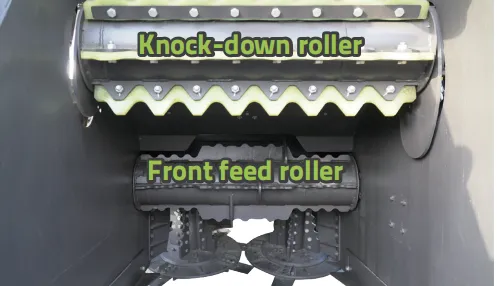

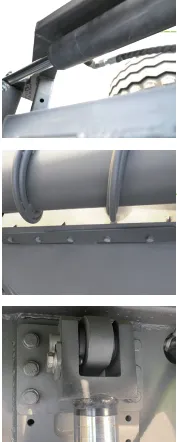

▪ Rolo de derrubada com placa de pente facilita o agarramento do colmo de cana, o material de borracha não só aumenta o atrito com a cana, mas também é substituível quando desgastado; ▪ O rolo abaixo pode eliminar os pontos mortos perto das paredes.

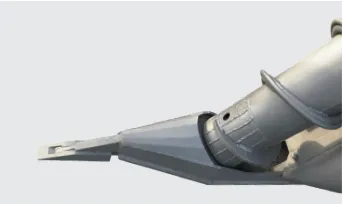

Sapata do divisor com ponta frontal mais longa, que pode facilmente levantar a cana acamada e alimentar na máquina quando ajustada próxima ao solo, reduzindo a perda ao máximo.	Placa guia é instalada dentro do trem de alimentação, que pode guiar o colmo de cana para o cortador de base para ser cortado, a placa guia pode ser ajustada manualmente, evitando que a cana escape pelos lados e cause perdas.	Altura do rolo de derrubada é ajustável manualmente, altura adequada pode fazer a alimentação uniforme da cana, reduzindo perda e danos à cana.



Sistema cortador de base

Acionamento por dois motores de alto torque, boa superfície de corte

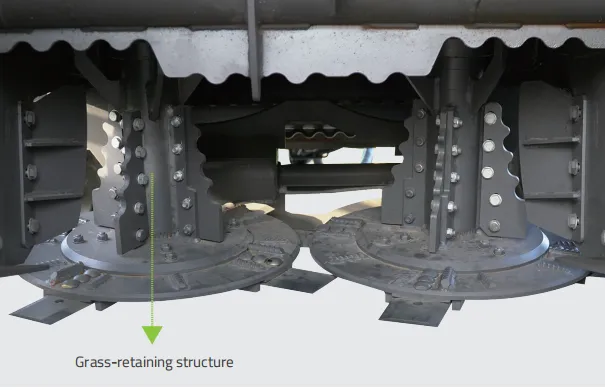

▪ O cortador de base é acionado por motor de pistão com forte potência, lâmina girando em alta velocidade pode facilmente cortar toda a cana desde a raiz; diâmetro de trabalho de 540mm pode facilmente cortar cana soca de vários anos; ▪ Altura do cortador de base pode ser ajustada por cilindro hidráulico, que pode ser ajustado abaixo do solo para cortar, atendendo sua demanda de diferentes alturas de corte; ▪ A estrutura bloqueadora de grama do cortador de base protege o eixo de acionamento do cortador do emaranhado de ervas daninhas e vinhas durante a operação, e reduz o risco de efeito de corte ruim causado por perda de torque; ▪ 8 lâminas substituíveis fixadas por apenas dois parafusos que são fáceis de desmontar; Lâminas podem ser usadas repetidamente trocando cada lado quando desgastadas; trem de alimentação tem altura ajustável e grande espaço, conveniente para substituição de lâminas.









Sistema de direção



Tração traseira de alto torque

▪ Acionamento por dois motores hidráulicos de alto torque, área de contato chega a 40cm que a aderência ao solo é grande, SCH pode trabalhar mais estável e seguramente no campo;

▪ A bitola é bem projetada para se mover estável no campo, encaixa perfeitamente em espaçamento entre linhas de 1.2m,

▪ Movimentação controlada por joystick único, fácil de operar, velocidade máxima de deslocamento chega a 18km/h, rápido para transferência entre campos.

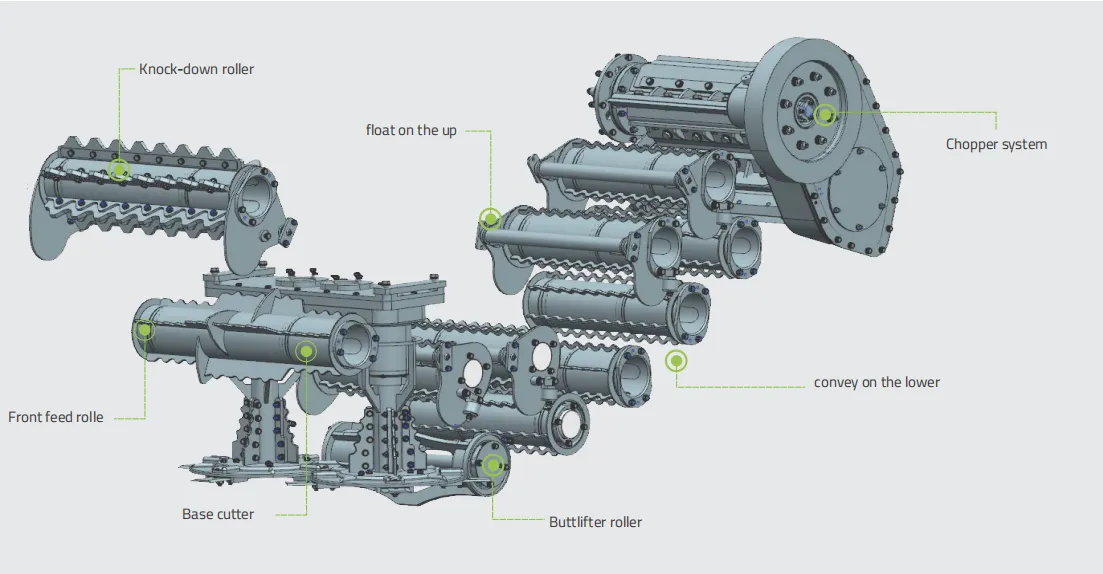

Sistema de transporte



▪ Trem de transporte com largura de 600mm que mais cana pode ser alimentada, 9 rolos alimentadores instalados internamente tornam a alimentação mais fluida, a capacidade de alimentação chega a 6kg/s;

▪ Os rolos alimentadores inferiores são especialmente projetados com formato curvo que facilita a alimentação intensa da cana garantindo que a cana se espalhe por toda a largura melhorando a conformidade de alimentação e consistência no comprimento dos toletes cortados; a estrutura corrugada na periferia dos rolos, e diferença de velocidade de rotação dos rolos pode ajudar a alimentar a cana e também remover folhas e detritos da cana, o que reduz muito a carga de trabalho do extrator, a estrutura oca evita que a lama se acumule causando falha no transporte;

▪ Durante o transporte da cana, a cana pode ser limpa pela folga entre os rolos alimentadores e o picador; essas folgas permitem que solo e pedras caiam da cana antes que a cana seja picada, reduzindo a carga de trabalho subsequente do dispositivo de descarga;

▪ Os rolos alimentadores superior e inferior giram reversivelmente prevenindo engasgamento da cana.





Rolo levantador de base Rolo com design oco pode evitar acúmulo de lama, garantindo alimentação eficiente da cana, evitando falha na alimentação.		Sistema de picador largo O espaço interno do picador é longo o suficiente para montar lâminas de 540mm, acionado por motor hidráulico de pistão e inércia do volante, a cana pode ser facilmente picada, cana picada tem 15-25cm de comprimento.
Rolos superiores flutuantes Rolos alimentadores superiores podem flutuar automaticamente para cima e para baixo de acordo com a quantidade de cana alimentada, para evitar o esmagamento excessivo e danos à cana resultando em perda de açúcar.		Desviador de cana Desviador de cana é colocado após o picador, que é ajustável em ângulo para que os toletes picados possam ser direcionados do picador para a caçamba do elevador em um ângulo apropriado, quanto maior o ângulo, mais próxima a distância entre a cana e o ventilador extrator, e melhor o desempenho de remoção de detritos; ângulo pequeno pode reduzir a taxa de toletes serem esmagados pelo ventilador extrator.



Elevador



Ângulo de giro de 170° Capaz de acoplar com reboque de 3.8m



	Largura da placa de transporte chega a 640mm, que pode transportar mais cana simultaneamente sem bloqueio e travamento, placa base perfurada pode filtrar pequenos detritos, garantir a limpeza da cana.		Aba na extremidade garante a descarga uniforme da cana; Elevador tem placa de proteção na parte inferior, protegendo o elevador de danos ao acoplar com caminhão.

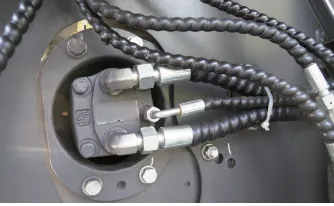

	Mangueiras hidráulicas do Elevador utilizam material inoxidável, que são duras, anti-desgaste e anti-ferrugem, prolongam a vida útil da máquina.		Elevador possui dispositivo de ajuste, que pode ajustar a folga entre a placa e a placa base, evitando que cana de pequeno diâmetro entre causando bloqueio, influenciando o trabalho normal do elevador.

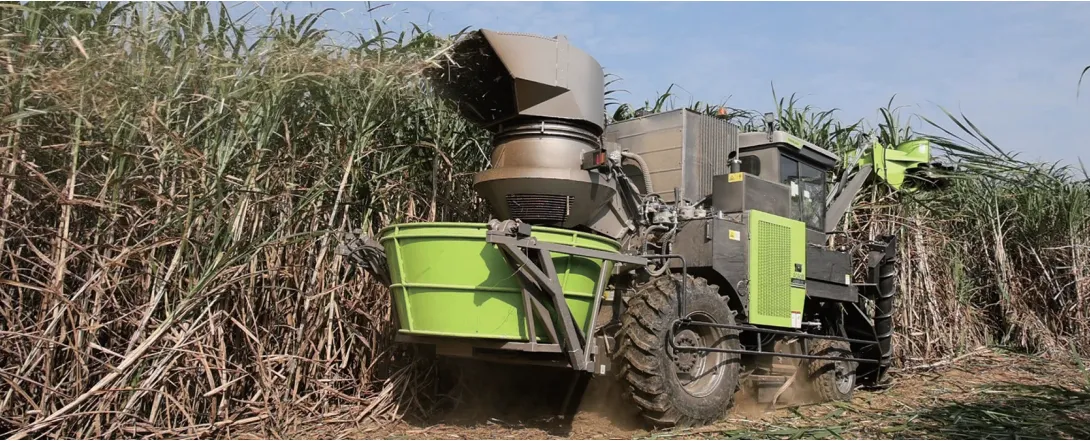

Caçamba

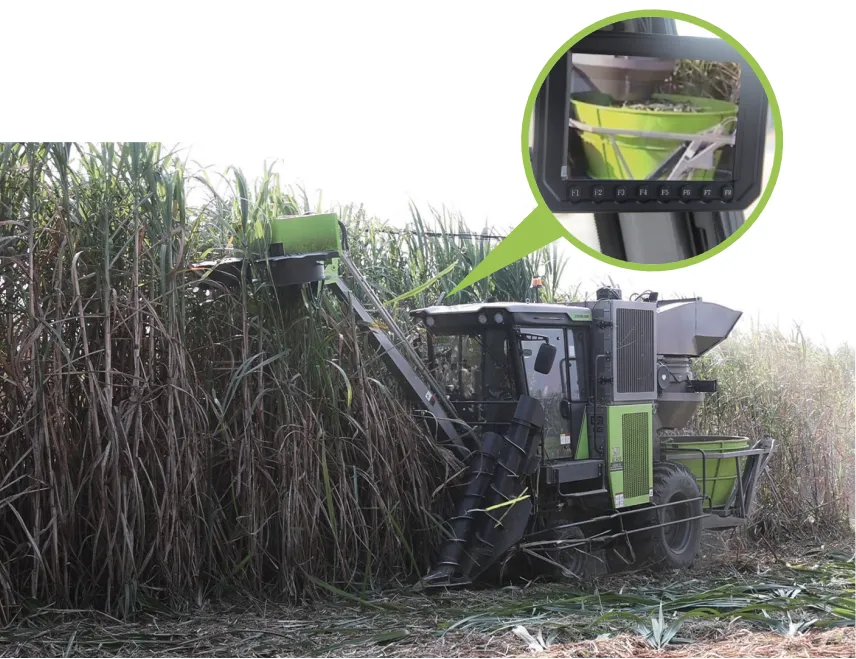

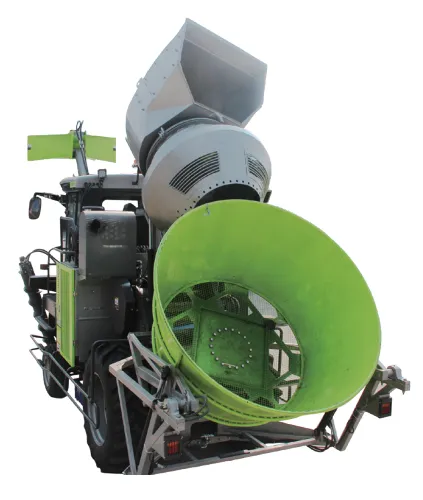

Operação com um botão Caçamba rotacional 360°, descarga uniforme de cana Câmera adotada para observar a situação de descarga do display HD, fácil para o operador usar.

▪ Capacidade interna de 800kg; ▪ Caçamba gira automaticamente durante a colheita, toletes empilhados uniformemente dentro, maximizando o uso do espaço disponível; ▪ Descarga é fácil de operar, controlada por cilindro hidráulico, operador pode apenas pressionar o botão de descarga para descarregar; ▪ Placa perfurada abaixo da caçamba pode filtrar ainda mais partículas; ▪ Conjunto da caçamba e conjunto do elevador intercambiáveis, boa adaptabilidade em várias condições de campo.

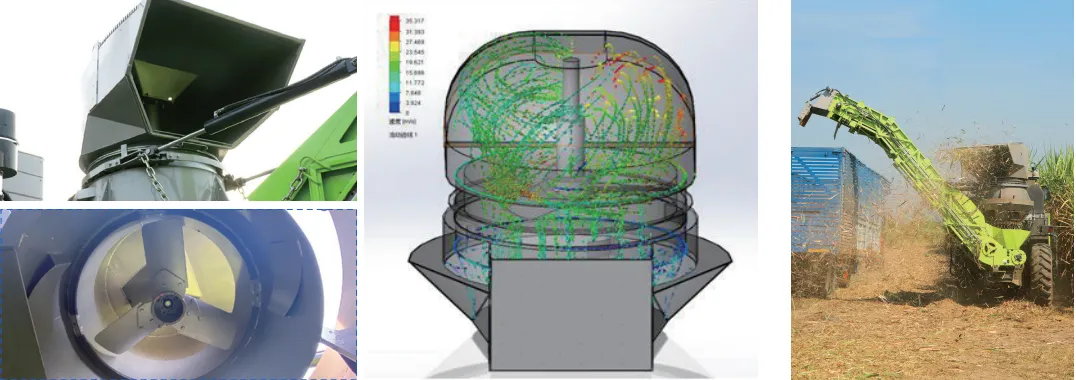

Extrator



Tecnologia de limpeza com ajuste contínuo Velocidade do ventilador ajustável 1000-2200r/min

▪ Velocidade do ventilador extrator ajustável continuamente com 9 marchas, operador pode ajustar a velocidade do ventilador conforme necessário, a velocidade máxima do ventilador é 2200r/min.

▪ A cobertura do extrator pode ser girada horizontalmente, evitando que detritos sejam soprados para linhas não colhidas.

▪ A saída do extrator é otimizada garantindo que todos os detritos sejam soprados para o solo, evitando que detritos sejam soprados para campos não colhidos.

▪ A cobertura do extrator e as pás do ventilador são feitas de material de alta resistência, design resistente ao desgaste e anti-vibração, longa vida útil e economiza seu dinheiro.







Sistema de potência

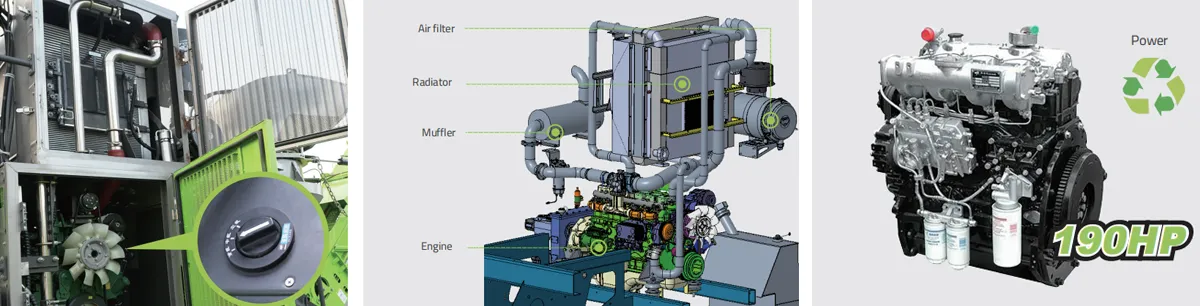

Motor de seis cilindros em linha CRDI

▪ Motor Yuchai de seis cilindros CRDI, padrão de emissão nacional III, alto torque e econômico, desempenho excelente;

▪ O sistema de radiador inteligente possui função de reconhecimento de temperatura, que ajusta automaticamente a velocidade de rotação de acordo com a temperatura ambiente e a temperatura do motor para garantir que o motor não seja afetado por alta temperatura sob operação prolongada em alta velocidade. Ao mesmo tempo, o ventilador do radiador pode girar reversamente para soprar os detritos acumulados ao redor do radiador em tempo hábil;

▪ Sistema de radiador é acessível através da porta, que pode ser aberta diretamente para limpeza e manutenção, e a tela interna bloqueadora de grama pode ser removida para limpar os detritos;

▪ O motor possui três modos de potência. A principal vantagem é que pode distribuir a potência do motor de forma razoável, o consumo de combustível é reduzido em marchas baixas, e a potência do motor será usada ao máximo em marchas altas. Recomendamos usar a marcha baixa ao dirigir na estrada, e usar marcha média ao colher campos de baixo rendimento, e usar marcha alta em campos de alto rendimento.

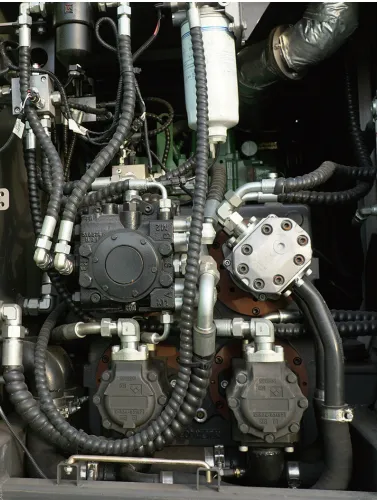

Sistema hidráulico

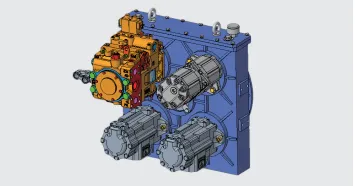

Sistema de acionamento por dois motores hidráulicos, sistema de trabalho independente

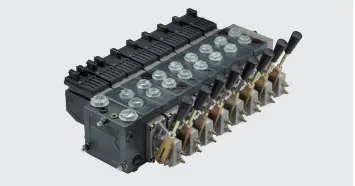

▪ Baseado em anos de entendimento do sistema hidráulico de colhedoras de cana e experiência em design de máquinas pesadas, a Zoomlion projetou cuidadosamente, posicionou e otimizou o sistema hidráulico AC60B. O circuito hidráulico único pode garantir perda mínima de energia. Ao mesmo tempo, componentes hidráulicos de renome internacional são usados para garantir o melhor desempenho do sistema hidráulico, boa estabilidade, e o mínimo de perda de energia; ▪ Componentes de ação são acionados por três bombas hidráulicas diferentes, que podem garantir a operação normal de diferentes componentes da máquina, também erros podem ser rapidamente encontrados se houver qualquer falha hidráulica; ▪ O sistema hidráulico adota sistema de filtro duplo para garantir a limpeza do sistema hidráulico, reduzindo o desgaste dos componentes hidráulicos, e garantir o melhor desempenho da máquina, enquanto também ajuda você a economizar dinheiro ao máximo.     1 conjunto de bomba de deslocamento + 3 conjuntos de bombas de trabalho Controle de alta precisão de deslocamento de spool em malha fechada

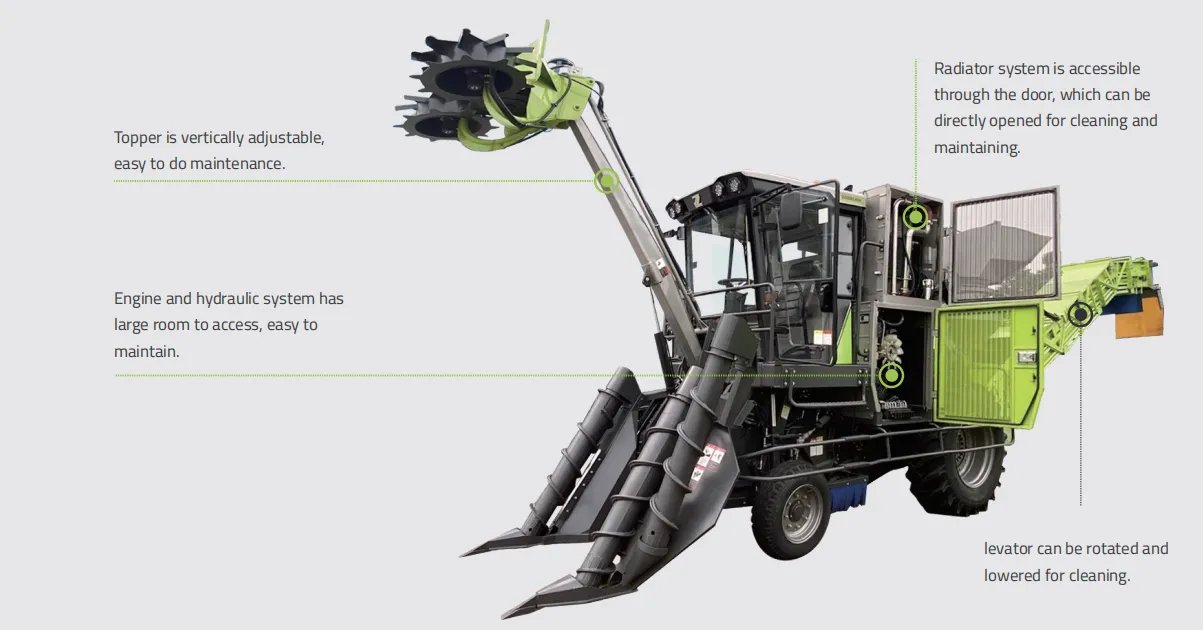

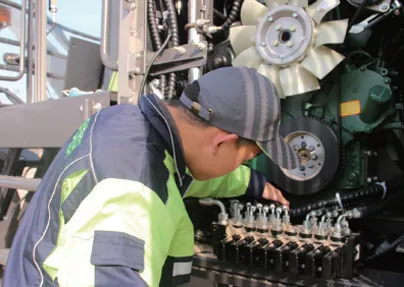

Manutenção

Manutenção fácil, economizando seu tempo e criando mais valor

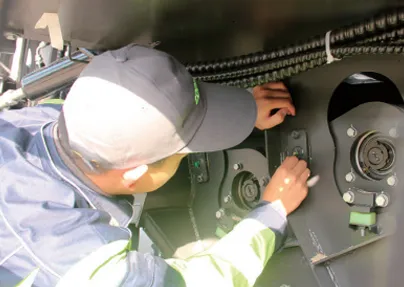

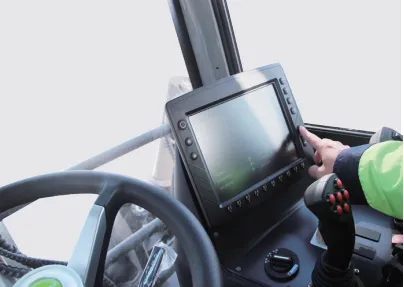

Alarme de falha e auto-diagnóstico	O motor é fácil de acessar, fácil de manter e consertar	Os rolamentos dos rolos no trem de transporte são fáceis de manter e consertar

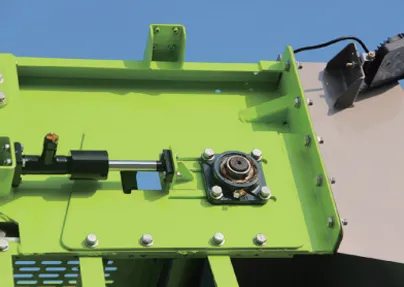

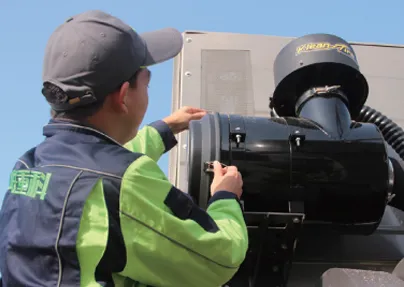

O cilindro de tensão de projeto único permite um ajuste fácil da tensão da corrente	As tomadas elétricas são à prova de água e poeira, fáceis de verificar e substituir	O filtro de ar está melhor protegido e é fácil de substituir
